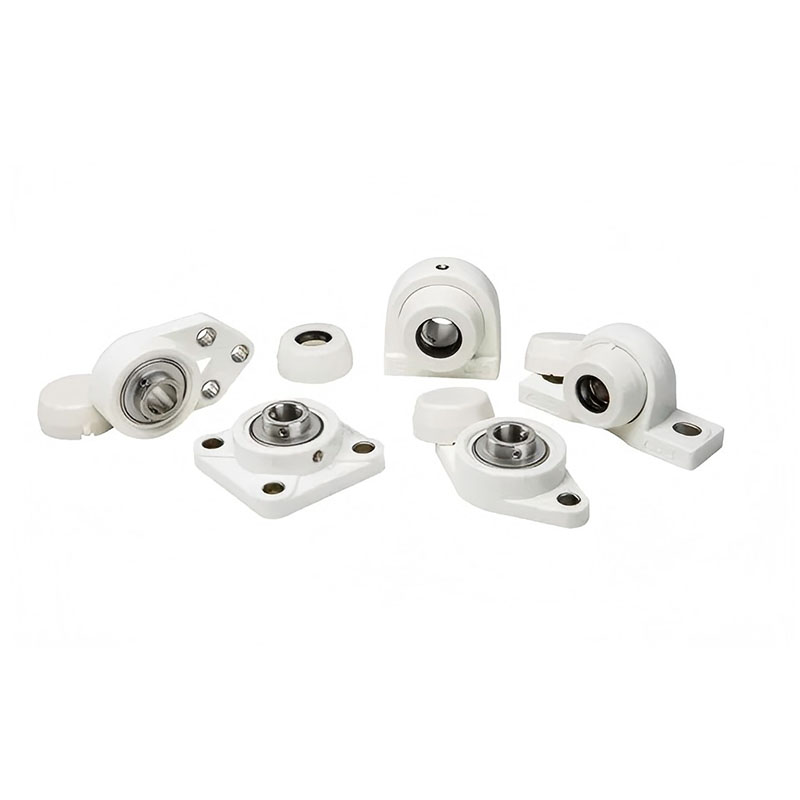

UCFBPL Plastic Pillow Block Bearing Type:
Type | Bore Dia | Bore Dia | Housing Weight (kg) | Bull.fiss. Bolt Size |
Type | d | d | Housing Weight (kg) | Bull.fiss. Bolt Size |
Type | in | mm | Housing Weight (kg) | Bull.fiss. Bolt Size |
UCFBPL 201 | 1/2 | 12 | 0.1 | M10 |
UCFBPL 202 | 9/16 5/8 | 15 | 0.1 | M10 |
UCFBPL 203 | 11/16 | 17 | 0.1 | M10 |
UCFBPL 204 | 3/4 | 20 | 0.1 | M10 |
UCFBPL 205 | 13/16 7/8 15/16 1 | 25 | 0.12 | M10 |
UCFBPL 206 | 1-1/16 1-1/8 1-3/16 1-1/4 | 30 | 0.16 | M10 |
UCFBPL 207 | 1-1/4 1-5/16 1-3/8 1-7/16 | 35 | 0.18 | M12 |
UCFBPL 208 | 1-1/2 1-9/16 | 40 | 0.23 | M12 |
UCFBPL Plastic Pillow Block Bearing Dimensions(1):
Type | Dimensions (mm) | Dimensions (mm) | Dimensions (mm) | Dimensions (mm) | Dimensions (mm) |
Type | a | e | h | w | s |
UCFBPL 201 | 62 | 38.1 | 76.5 | 108.5 | 11 |
UCFBPL 202 | 62 | 38.1 | 76.5 | 108.5 | 11 |
UCFBPL 203 | 62 | 38.1 | 76.5 | 108.5 | 11 |
UCFBPL 204 | 62 | 38.1 | 76.5 | 108.5 | 11 |
UCFBPL 205 | 63.5 | 41.3 | 85.7 | 120.6 | 11 |
UCFBPL 206 | 75 | 47.6 | 98.5 | 140 | 11 |
UCFBPL 207 | 89 | 50.8 | 110 | 158 | 13 |
UCFBPL 208 | 78 | 50 | 114 | 164 | 13 |
UCFBPL Plastic Pillow Block Bearing Dimensions(2):
Type | Dimensions (mm) | Dimensions (mm) | Dimensions (mm) | Dimensions (mm) | Dimensions (mm) |
Type | f | c | b | I | g |
UCFBPL 201 | 22.2 | 42.9 | 62 | 26.5 | 12 |
UCFBPL 202 | 22.2 | 42.9 | 62 | 26.5 | 12 |
UCFBPL 203 | 22.2 | 42.9 | 62 | 26.5 | 12 |
UCFBPL 204 | 22.2 | 42.9 | 62 | 26.5 | 12 |
UCFBPL 205 | 28.6 | 46 | 69 | 33.5 | 12 |
UCFBPL 206 | 31.8 | 52.4 | 82 | 31.5 | 14 |
UCFBPL 207 | 31.8 | 60.3 | 94 | 36.5 | 17 |
UCFBPL 208 | 41.3 | 60.3 | 100 | 35.7 | 18 |
UCFBPL Plastic Pillow Block Bearing Dimensions(3):
Type | Dimensions (mm) | Dimensions (mm) | Dimensions (mm) |
Type | i | n | Bi |
UCFBPL 201 | 15.4 | 12.7 | 31 |
UCFBPL 202 | 15.4 | 12.7 | 31 |
UCFBPL 203 | 15.4 | 12.7 | 31 |
UCFBPL 204 | 15.4 | 12.7 | 31 |
UCFBPL 205 | 21 | 14.3 | 34.1 |
UCFBPL 206 | 19 | 15.9 | 38.1 |
UCFBPL 207 | 21.4 | 17.5 | 42.9 |
UCFBPL 208 | 21.4 | 19 | 42.9 |
UCFBPL Plastic Pillow Block Bearing Dimensions(3):
Modalita di caricamento
Mode of load |
Coefficienti di carico (N) Load ratings(N) | Coefficienti di carico (N) Load ratings(N) | Coefficienti di carico (N) Load ratings(N) | Coefficienti di carico (N) Load ratings(N) | Coefficienti di carico (N) Load ratings(N) |
Tipo Type | 204 | 205 | 206 | 207 | 208 |
UCFBPL |
7200 | 9100 | 12200 | 12900 | 13600 |
UCFBPL |
9200 | 11100 | 11800 | 11900 | 12100 |
UCFBPL |
2600 | 2800 | 2900 | 3100 | 3300 |
